МП-50 Витражи


Фасадная серия ТАТПРОФ МП-50 предназначена для изготовления вертикальных и наклонных светопрозрачных фасадов. Алюминиевые фасады изготавливаются как в проем, так и навесные. Крепление навесного фасада к стене здания осуществляется при помощи стальных или алюминиевых навесных узлов крепления. В конструкции алюминиевых узлов предусмотрена возможность регулировки по высоте. В фасадную серию МП-50 легко встраиваются конструкции дверей и створок системы.



Система обеспечивает максимальную прозрачность и визуальную лёгкость конструкций за счёт оптимальной конфигурации профилей и возможности реализации различных узловых решений.

Фасадная серия МП-50 имеет 2-а варианта конструктивных решений:
• В первом варианте крепление ригелей к стойкам осуществляется внахлест. Такое решение позволяет изготавливать витражи в вертикальном и наклонным исполнениях, одно- и двускатные светопрозрачные крыши за счет гарантированного отвода влаги с ригелей на стойку.
• Во втором варианте ригели крепятся без нахлёста. Витражи выполняются только в вертикальном исполнении.

На серии МП-50 возможно исполнение следующих типов конструкций:
— Структурный фасад. Данный фасад дает иллюзию сплошного остекления, так как крепления стеклопакетов к алюминиевой подконструкции скрыты. Снаружи отсутствуют прижимы и декоративные крышки.
— Полуструктурное остекление. При таком типе остекления в фиксации одного стеклопакета участвует видимое и скрытое крепление.
— Имитация структурного остекления. Крепление заполнений осуществляется прижимом-крышкой, выступающим от поверхности стеклопакеты всего на 3 мм.

Технические характеристики:

Сплав профилей  6060 по ГОСТ 22233-2018
Внутренняя видимая ширина профиля 50, 60 мм
Наружная видимая ширина профиля 38, 50,60 мм
Толщина заполнения 4 – 48 мм
Встраиваемые конструкции Оконно-дверные

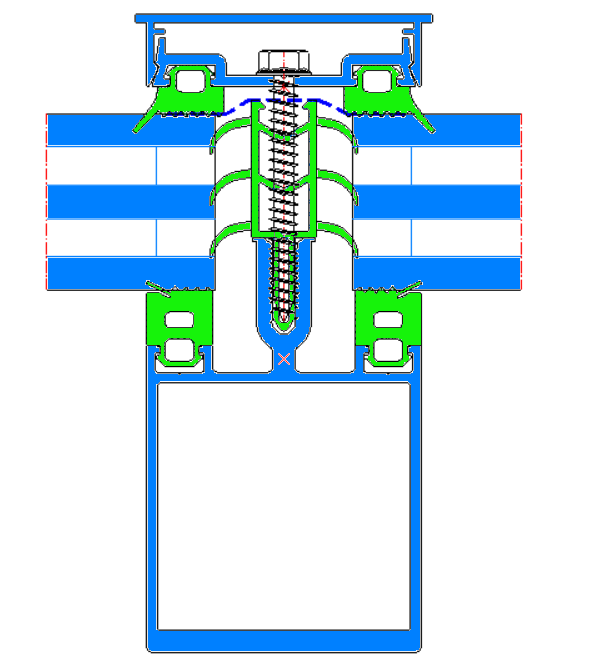

Способ фиксации заполнений Прижимной профиль, декоративная крышка
Декорирование и защита профилей Полимерно- порошковое покрытий и анодно-аксидное покрытие
Водопроницаемость (ГОСТ 26602.1-99) класс А
Воздухопроницаемость (ГОСТ 26602.1-99) класс А
Сопротивление ветровой нагрузке (ГОСТ 26602.1-99) класс А
Теплопроводность Uf = 0,6 – 1,8 W/m2∙K
Приведенное сопротивление теплопередаче (ГОСТ 26602.1-99)R0 = 1,21 м2∙°С/Вт
Звукоизоляция (в зависимости от применяемого заполнения) до 48 дБ
Сейсмостойкость до 9 баллов
Предел огнестойкости конструкции E15
Класс пожарной опасности конструкции К0
Предел огнестойкости пожарной отсечки EI60
